Yüksek başlı hidroelektrik santrali için S tipi türbin büyük boşaltma istasyonu için

Yüksek verimlilikli hidro türbinde 2m - 20m hidroelektrik projesi

Özellikler:

Açıklama:

S tipi türbin, 2m'den 20m'ye kadar olan başlıklar ve büyük boşaltma hidroelektrik istasyonu için uygundur.

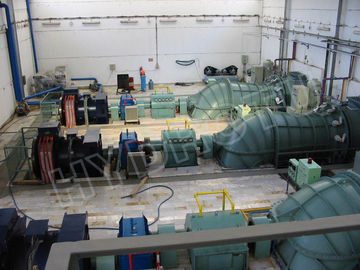

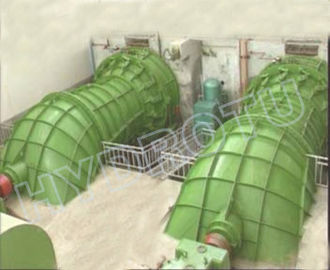

S tipi tüp türbini Horizontal Kaplan'ın S tipi yatay Kaplan olarak da adlandırılan versiyonlarında mevcuttur.Özelliği, su akışının girişten çıkışa geçiş boyunca eksenel olmasıdır., böylece geçit esasen düz bir borudur.Turbin ocağı, yönünü değiştirdiği tüpün dışına çıkıyor ve ya bir transfer kemeri ile monte edilebilir ya da doğrudan jeneratöre bağlanabilir.Bu modern türbin, geniş bir akış hızı aralığında yüksek verimliliği ile karakterize edilir.

S tipi türbin de sabit koşucu bıçaklardan ve hareketli koşucu bıçaklardan oluşur.

Çubuk Genişletme Tubular Turbine Biriminin Yapısal Özellikleri:

Düzenleme şekli: Genellikle yatay veya eğimli düzen kabul edilir, en yaygın olan yatay yatay tasarımdır.düşük maliyetli ve daha az mühendislik yatırımı ile, ve düşük başlı küçük hidroelektrik santralleri için uygundur.

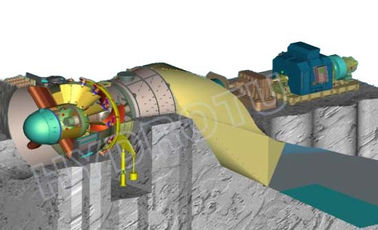

Akış geçidi yapısı: Akış geçidi giriş borusundan, durma halkasından, koni şeklindeki su yönlendirme mekanizmasından, koşu odasından, çekim borusundan ve S şeklindeki çekim dirseğinden ve kuyruktan oluşur.Su akışı aksyal yön boyunca türbin şaftına paralel olarak koşucuya akıyor. Giriş borusundan giriyor ve sabit halka ve konik su kılavuzlama mekanizması ile koşucu odasına eşit şekilde giriyor.çekim tüpü ve S şeklindeki çekim dirseği ile boşaltılır.Su akışı pürüzsüzdür ve hidrolik kaybı küçüktür.
Su kılavuzlama mekanizması: Eksenel konik su kılavuzlama mekanizması benimsenir ve kılavuzluk yelkenleri ünitenin merkez çizgisi ile 65° açıda düzenlenir.Bu tasarım su akışının ideal bir dolaşım oluşturup koşucu odasına girmesini sağlayabilir, türbinlerin enerji dönüşüm verimliliğini arttırır.
Koşucu ve ana şaft: Koşucu, elektrikli bir fanın bıçağı şekline benzer ve iki şekle sahiptir: sabit mesafe ve ayarlanabilir mesafe. Koşucu ana şafte monte edilir.Ana şaft yatay olarak çekim borusundan geçer ve çekim borusunun dışındaki jeneratöre bağlanırBirim hızı yüksek olduğunda, doğrudan geleneksel bir jeneratöre bağlanabilir; jeneratör hızı düşükse, hız arttırıcı aracılığıyla jeneratöre bağlanabilir.
rulman ve yağ kaynağı sistemi: Jeneratör ve türbin rulmanları merkezi petrol kaynağı için tek bir petrol kaynağı sistemini paylaşıyor.Yayının yüksek seviyeli yağ tankı, birimin merkez çizgisinden yaklaşık 10m yükseklikte yardımcı güç santralinde düzenlenmiştir., ve birimin istikrarlı çalışmasını sağlamak için yağ geri dönüş tankı ve hidrolik istasyon türbin çukurunda düzenlenmiştir.
Hız düzenleme sistemi: Düzenleyici, turbinin kontrol halkasına bağlıdır.Birimi çalıştırmak gibi işlemler, şebekeye bağlanmak, yükü arttırmak veya azaltmak ve üniteyi durdurmak gerçekleştirilir, böylece türbin farklı çalışma koşullarına adapte olabilir ve yüksek verimliliği koruyabilir.

Uygulamalar:

1Su başı: 2m -- 20m

2Kapasite: 0.1MW -- 10MW

3Koşucu çapı: 0.4m -- 5m

4Frekans: 50/ 60hz

5Çıkış Türü: 0.4KV, 3.3KV, 6.3KV veya 10.5KV AC üç fazlı,

Kaplan türbiniyle ilgileniyorsanız, bazı önemli parametreleri (net baş, akış boşluğu, birim numarası, frekans, voltaj gibi) araştırmanız gerekir.

Rekabet avantajı:

HYDROTU, Çin'in hidroelektrik ekipmanları tedarik, danışmanlık ve mühendislik tasarım girişimidir.Küresel hidroelektrik piyasalarını karşılamak için Çin'in yüksek kaliteli hidroelektrik ekipmanlarını gelişmiş teknolojiler ve entegre hizmetlerle sağlıyoruz..

Entegre Hizmetler kavramımızla, proje planlamasından uygulanmaya, tesislerin devreye alınmasına ve servisine kadar size özel destek sağlıyoruz.Müşterinin projesi bizim projemizdir.Müşterinin başarısı bizim başarımızdır.

HYDROTU hizmetleri, tam ekipman tedariklerini,Global hidroelektrik projelerinin ekonomik çözümü ve hidroelektrik ekipmanlarının en iyi küresel tedarikçisi ve hidroelektrik pazarlarında en iyi entegre hizmet sağlayıcısı olmayı amaçlıyor.

S tipi tüp türbin ünitesinin karakteristik yapısal avantajları şunlardır:

1. Yüksek verimlilik: Çubuk-uzantı tüplü türbin biriminin akış geçimi pürüzsüzdür ve su akışı koşucudan nispeten küçük bir kayıpla akışabilir.Birimin verimliliğini artırmaya yardımcı olan.
2. İyi istikrar: Çubuk-uzantı tüplü türbin biriminin yapısı nispeten basittir ve kompakttır.çalıştırma sırasında ünitenin titreşimini ve gürültüsünü azaltır ve iyi bir istikrarına sahiptir.
3. Yüksek uyarlanabilirlik: Bu tip birim farklı su başlığı ve akış koşullarında yaygın olarak kullanılabilir.Çeşitli güç üretimi projelerinin ihtiyaçlarını karşılamak için özel proje gereksinimlerine göre tasarlanabilir ve optimize edilebilir.
4. Uygun kurulum ve bakım: Çubuk uzatma tüplü türbin birimi, kurulum ve bakım için uygun olan nispeten basit bir yapıya sahiptir.Bileşenlere erişmek kolaydır, bu da kurulum ve bakım zorluklarını ve maliyetlerini azaltabilir.
5. Düşük maliyet: Basit yapısı ve nispeten düşük üretim maliyeti nedeniyle, şaft uzatma tüplü türbin ünitesi, güç üretimi projelerinde belirli bir ekonomik avantajı vardır.projenin toplam yatırım maliyetini azaltabilecek.
