2m-20m su başlığı ve 100KW-10MW kapasitesi için paslanmaz çelik bıçaklı S Tipi Hidro Türbini

S tipi türbin, 2m ila 20m su düşüsü ve büyük debili hidroelektrik santralleri için uygundur.

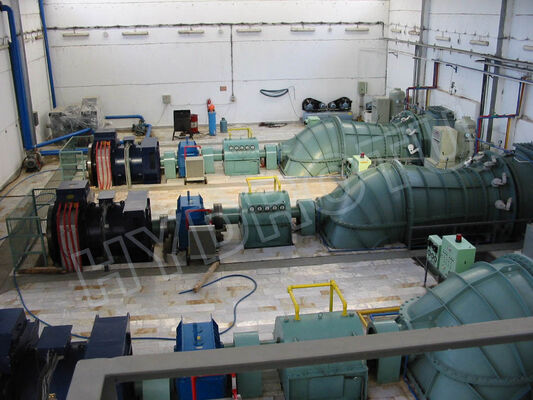

S-tipi boru tipi türbin, Yatay Kaplan olarak da bilinen Yatay Kaplan versiyonlarında mevcuttur. Özelliği, su akışının girişten çıkışa kadar tüm geçiş boyunca eksenel olmasıdır, bu nedenle geçiş esasen düz bir kanaldır. Türbin mili, borunun yön değiştirdiği noktada tüpten dışarı çıkar, aktarma kayışı ile veya doğrudan jeneratöre bağlanarak kurulum yapılır. Bu modern türbin, geniş bir akış hızı bandında yüksek verimlilik ile karakterize edilir.

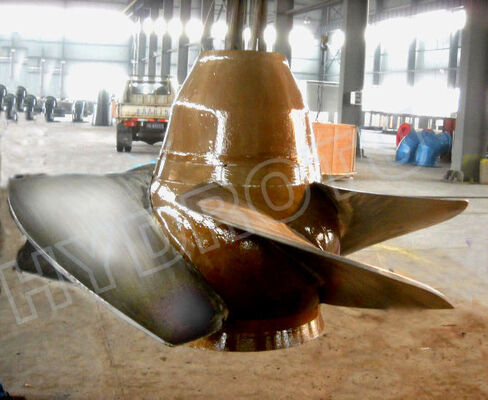

S-tipi türbin ayrıca sabit türbin kanatları ve hareketli türbin kanatlarından oluşur.

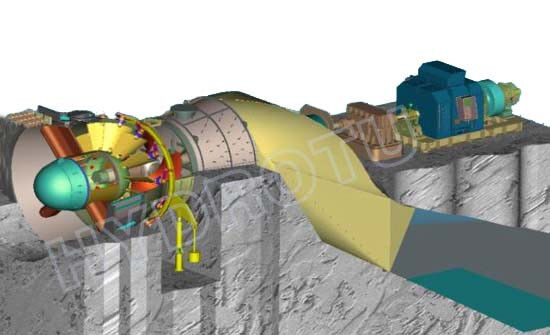

Bu hidro türbin tipi, ayarlanabilir kanatlı ve yönlendirme palalı Yatay S tipi boru tipi türbindir. Su, santralin giriş borusundan, stand halkasından, dağıtıcıdan, türbinden, kuyruk suyu borusundan geçer ve kuyruk suyu kanalına boşalır. Türbinden geçen akış, türbini döndürür, ardından su enerjisi (potansiyel enerji ve kinetik) su türbininin ana milinin mekanik enerjisine dönüşür, jeneratör rotorunun dönmesini sağlar, böylece mekanik enerjiyi elektrik enerjisine dönüştürür. Ve yönlendirme palası regülatör hareket cihazı ile türbini başlatma, şebekeye paralel bağlama, yükü artırma ve azaltma, üniteyi durdurma işlemleri yapılır.

türbin yapısının ana parçaları şunlardır:

• Giriş parçaları montajı
• Radyal Rulman montajı

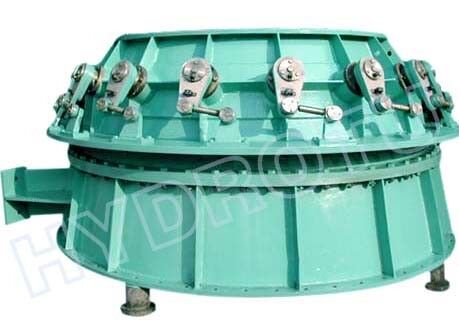

• Dağıtıcı Montajı
• Ana mil montajı

• 1. Su düşüsü: 2m - 20m
• 2. Kapasite: 0.1MW- 10MW
• 3. Türbin çapı: 0.4 ila 5m
• 4. Frekans: 50/ 60hz
• 5. Jeneratör çıkış voltajı: 0.4KV, 3.3KV, 6.3KV veya 10.5KV AC üç fazlı,

S tipi türbin ile ilgileniyorsanız, sorgunuzda bazı temel parametrelere (net düşü, akış debisi, ünite numarası, frekans, voltaj gibi) sahip olmalısınız.
