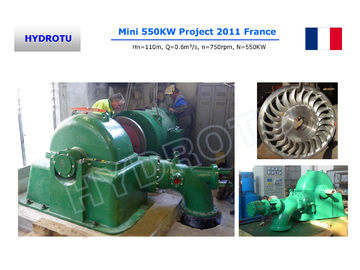

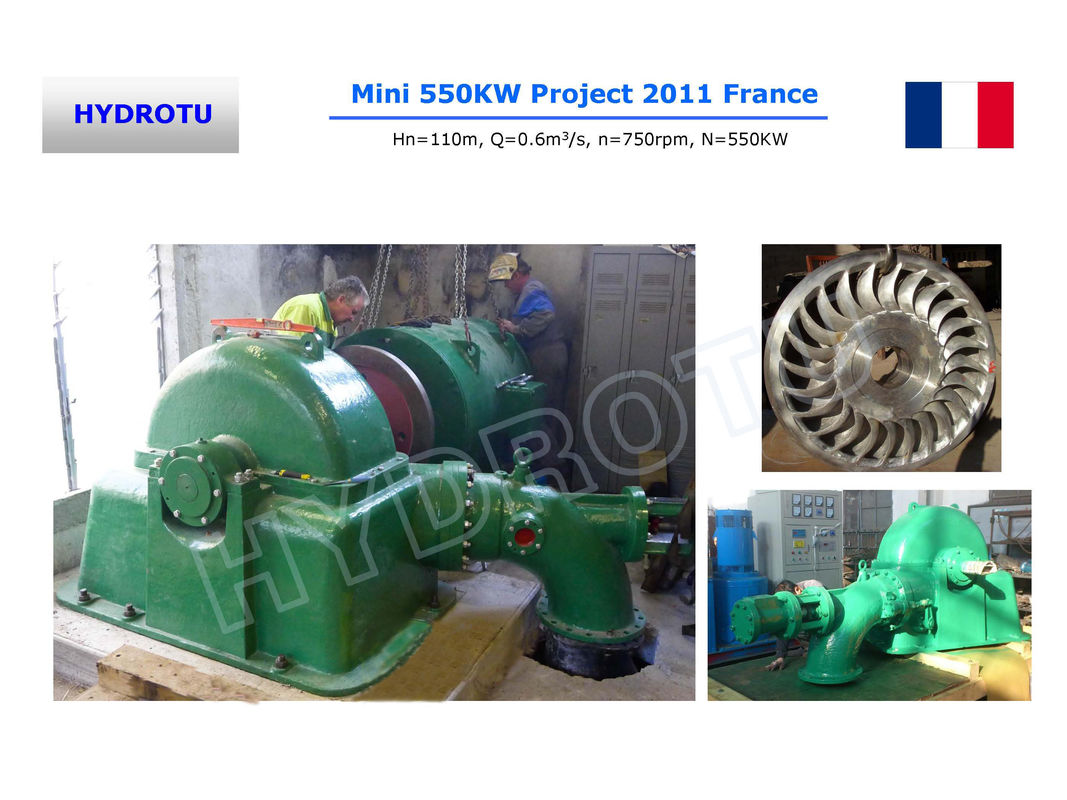

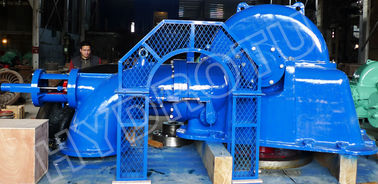

Orta çaplı hidroelektrik projesi için yüksek performanslı Turgo hidro türbünü

BuTurgo türbiniOrta başlı uygulamalara (tipik olarak 50 ̇ 250 metre) ve Pelton tekerleğine kıyasla daha yüksek akış hızlarına yönelik tasarlanmış bir dürtü tipi su türbinsidir.Yapısı, su jetlerini koşucu bıçakları boyunca bir açıyla yönlendirerek verimli enerji dönüşümü için optimize edilmiştirAşağıda ana bileşenlerinin ve işlevlerinin ayrıntılı bir ayrımı verilmiştir:

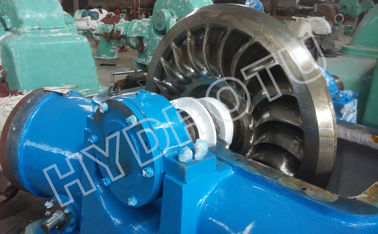

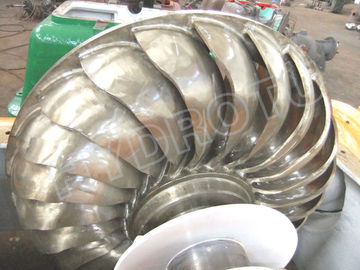

1.Koşucu

• Açıklama: Eğilmiş dönen birimkovalarMerkezi bir merkezin etrafında radyal olarak düzenlenmiş.

• Görev: Yüksek hızlı su jetlerinden kinetik enerjiyi yakalar. Kovaklar, suyun bir taraftan bir açıyla (15 ̊20°) girmesine ve karşı taraftan çıkmasına izin vermek için şekillendirilmiştir.Müdahaleyi en aza indirmek ve sürekli dönüşü sağlamak.

• Malzeme: Tipik olarak erozyona ve kavitasyona karşı dayanıklılık için paslanmaz çelikten (örneğin, CA6NM) yapılır.

• 2.Fırtına ve Mızrak Valfi

•

• Düzge: Basınçlı suyu koşucuya doğru yönlendirilmiş yüksek hızlı bir jete dönüştürür.

• Mızrak Valfı: Düzülün içindeki konik iğne, su akışını ve güç çıkışını basınç kaybı olmadan düzenlemek için jet boyutunu ayarlar.

• Görev: Jet'in hızı ve hacmi üzerinde hassas bir kontrol sağlar.

• 3.Kaplama

• Açıklama: Koşucuyu ve nozel'i çevreleyen sağlam bir kapak.

• Görev: İç bileşenleri korur, sıçrayış suyu içerir ve harcanmış suyu kuyruklu yola yönlendirir. Reaksiyon türbinlerinin aksine atmosferik basınçta çalışır.

•

• 4.Çubuk ve rulman

• Şaktı: Koşuyu jeneratöre bağlar ve mekanik enerji aktarır.

• Lageranlar: Çatışmayı azaltarak ve pürüzsüz bir dönüş sağlayarak şaftı destekleyin.

•

• 5.Fren Sistemi

• Görev: Acil durumlar veya bakım sırasında turbinin güvenli bir şekilde durmasını sağlar.

• 6.Vali.

• Görev: Değişen yükler altında sabit dönüş hızını korumak için mızrak valfini veya deflektörü otomatik olarak ayarlar, istikrar ve verimliliği sağlar.

•

• Temel Tasarım Özellikleri

• Açılı Jet etkileşimi: Su kovalara bir taraftan girer ve karşı taraftan çıkar, bu da daha yüksek akış hızlarını ve Pelton türbinlerine göre daha kompakt bir koşu sağlar.

• Çoklu Jet Doluluğu: Bazı Turgo türbinleri, güç çıkışını artırmak için birden fazla nozel kullanır, ancak tek jet tasarımları daha yaygındır.

• Başvurular

• İdealorta başlı, yüksek akışlıDağlık bölgeler veya sulama ağları gibi hidroelektrik tesisleri.

• Çeşitli akış koşullarına uyum sağlayabilmesi nedeniyle merkezi olmayan enerji sistemleri için uygundur.

• Pelton Türbinleri ile karşılaştırma

• Akış Yönetimi: Turgo, iki yönlü su çıkışı nedeniyle daha yüksek akış hızlarına sahiptir.

• Boyut: Eşdeğer güç için daha küçük koşucu çapı, alan ve maliyet avantajları sunar.

• Baş aralığı: Orta boylu başlıklar için en iyisi (50-250 m), Pelton ise çok yüksek başlıklar (> 250 m) için en iyisi.

• Turgo türbininin yenilikçi kova tasarımı ve yapısal verimliliği, sürdürülebilir hidroelektrik projeleri için çok yönlü bir çözüm haline getirir.ve operasyonel esneklik.

• Verimlilik: Pelton tekerleklerinden biraz daha düşük en yüksek verimlilik, ancak değişken akış koşullarında daha iyi performans gösterir.

•
•

• Pelton türbini ile Turgo türbini arasındaki fark

Turgo türbinleri, Pelton tekerleklerine benzer, ancak bazı farklılıkları vardır.Bu yüzden su türbin kanatlarına veya kovalara yönlendirilir., ve suyun dürtüsü türbinin döndürülmesine neden olur.

Turgo türbinleri Pelton türbinden sonra geliştirilmiştir. Ana fark, su jetinin kovalara çarptığı yoldur.Her iki taraftan çıkıyor.Ama Turgo türbinleri farklı bir tasarıma sahiptir. Jet, kovalara bir açıyla çarparak suyun bir taraftan içeri girmesine ve diğer taraftan çıkmasına izin verir.Bu daha yüksek akış hızları veya farklı baş yüksekliği için izin verebilir.

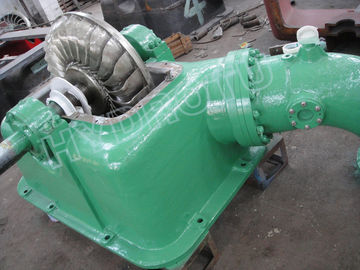

Bir Turgo türbininin yapısı. İlk olarak, dönen bir parça olan bir koşucu var. Koşucu etrafında kovalar veya bıçaklar düzenlenmiştir.Bu kovalar su jetini etkili bir şekilde yakalamak için şekillendirilmiştirSuyu kovalara yönlendiren nozel var. Nozel önemlidir çünkü su jeti akışını ve hızını kontrol eder.Kapak koşucuyu kapatacak ve su akışını yönlendirecektiAyrıca bir mızrak valfi ya da bir akış kontrol mekanizması vardır.Mekanik enerjinin aktarılmasıÇapa destek olacak yataklar ve gerekirse türbini durdurmak için bir fren sistemi olabilir.

Turgo türbinlerindeki kovalar Pelton'dan farklıdır.Bu türbin Pelton'a kıyasla daha büyük bir su hacmi işleme izin verirTurgo türbinleri orta başlı uygulamalara uygun hale getirebilir. Pelton genellikle yüksek başlı, düşük akışlıdır, oysa Turgo biraz daha fazla akışla başa çıkabilir.Jet'in kovalara çarptığı açı verimlilik için optimize edilmelidir.

Ayrıca, kullanılan malzemelerin yüksek hızdaki su jetine dayanması için güçlü olması gerekir.Düzene, jet boyutunu ayarlamak için dışarı ve içeri hareket edebilen bir mızrak olabilir, basınç kaybı olmadan akışı kontrol eder. Hücre, bir dürtü türbini olduğu için yüksek basınca dayanmak zorunda değildir; su nozzle'dan çıktıktan sonra atmosferik basınçta.Ama parçaları korumak ve kovalardan çıktıktan sonra suyu uzaklaştırmak için sağlam olmalıdır.

Turgo türbinleri, tipik olarak 50 ila 250 metre arasında orta boylu hidroelektrik tesislerinde kullanılır.Bu da onları bazı hidroelektrik projeleri için uygun kılıyor.Akış koşulları arasında verimlilikleri iyidir, bu da bir artı.
