Paslanmaz Çelik 0Cr13Ni4Mo Francis Turbine Runner for Francis Hidro Turbine / Su Turbini

Francis türbine koşucu üretimine giriş

Francis türbine koşucu genellikle üst bir taç, alt bir halka ve bıçaklardan oluşur (yüksek su başlı türbine koşucu, üst ve alt koşucuların halka yapısı vardır),Geleneksel üst taç ve alt halka, kullanıcının gereksinimlerine göre farklı malzemelerle dökülür ve eklenir (karbon çelik 20SiMn veya paslanmaz çelik 0Cr13Ni4Mo).

İki çeşit bıçak üretim süreci vardır, biri döküm, ve sonra CNC işleme, diğeri tek seferlik kalıp için dövme çelik plaka kullanımı, ve sonra CNC işleme, öğütme tedavisidir.

Daha sonra fabrika kabulü tamamlandıktan sonra rotor bıçağı montajına, bıçağı kaynaklamaya, kusur tespitine, karartmaya, öğütmeye, cilalamaya, statik dengelemeye ve diğer işlemlere özel aletler kullanın.

Su türbini koşucularının işleme teknolojisi (örneğin HLJF3017B-LJ-225 alın)

1Koşucu modeli: HLJF3017B-LJ-225 Koşucunun temel boyutu: Φ2550×1320mm
2Bıçak sayısı: 15
3Yapı tipi: üst taç ve alt halka VOD teknolojisi vakum rafine dökme yapılmıştır ve bıçak bir dövme çelik levha
Bir kez hidrolik makineyle kalıplama, CNC işleme, ayna cilalama.

4Malzeme:

• Üst taç, alt halka: ZG0Cr13Ni4Mo
• Bıçaklar: Sıcak valye edilmiş aşınmaya karşı paslanmaz çelik plaka 0Cr13Ni5Mo

5.Koşucu bıçağının işleme yöntemi:

Bıçağın şekline göre,

(a) 3 boyutlu modelleme tasarımı,

b) Presleme kalıbının CNC işleme,

(c) İşleme aletleri üretimi,

(d) Isıtma, daha sonra hidrolik makine üzerinde bir kez basınç kalıplaması

(e) CNC işleme, koşucu bıçağının profilinin doğru olmasını sağlamak için

6- Koşucuların montajı ve işlenmesi:

• Koşucu, koşucunun özel montaj aracıyla monte edilir ve koşucu bıçakları arasındaki açılış mesafesi ölçülür.Açılış mesafesinin çizimin gereksinimlerini karşıladığından emin olmak için bıçağı değiştirin.
• Ulusal standartlara ve sıra standartlarına göre kaydırmak için özel koşucu kaynak aletleri kullanın (kök temizleme kaynak, vb.)
• Ultrasonik veya manyetik tozu ile yaralanmaların yıkıcı olmayan tespiti,veya renklendirme (farklı gereksinimlere ve koşucu'nun üst tacı ve alt yüzüğünün dökümünün çaplarına göre (saldırmadan önce tespit edildi)Saldır.
• Kaynaktan sonra, ısıtma sıcaklığı 650 ° C ~ 750 ° C, 8 saat tutun ve fırınla doğal olarak soğutun.
• Yürüteci ve bıçağı çizim gereksinimlerine göre cilalayın ve cilalama yerini cilalayın.
• Yürüteci ve bıçağı çizim gereksinimlerine göre cilalayın ve cilalama yerini cilalayın.

Aşağıdaki resimler, Francis türbin koşucularının detaylı ürün gelişimini gösterecektir.

1. Malzeme ve çelik levha kesimi
2.
3. Isıtma (otomatik sıcaklık kontrolü fırını)
4. 500 tonluk hidrolik makine ile bir kez basınç kalıplaması
5. 500 tonluk hidrolik makineyle şekillendirme
6.
7.
8. CNC işleme Francis koşucu
9.
10.
11. Aynayı cilaladıktan sonra bıçaklar
12.

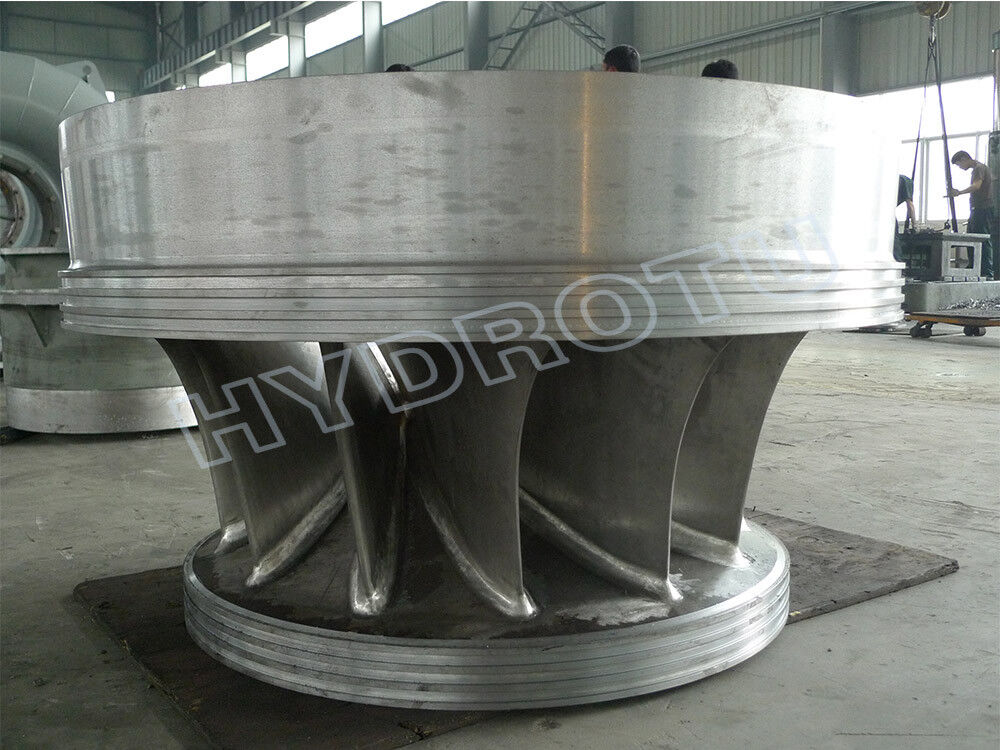

13. Francis türbin koşucu ön montaj
14.
15. TÜRBİN DİNİNİ SÖZLÜMÜ
16.
17. Francis türbin koşucusu kaynakların ultrasonik testini yapıyor
18.

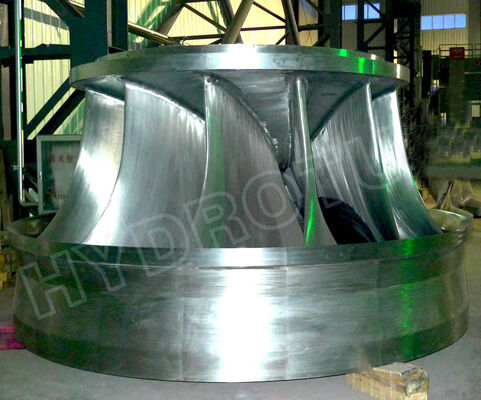

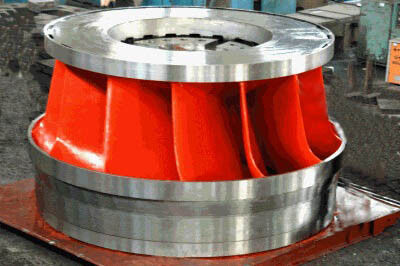

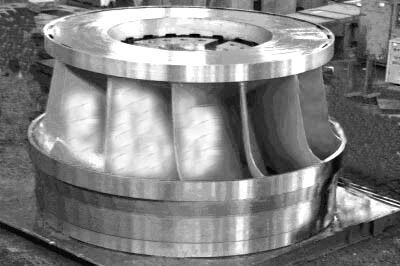

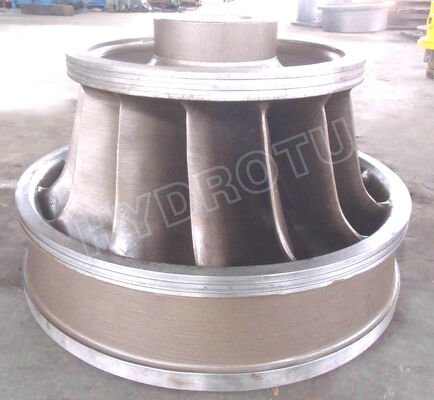

19. Bitmiş Francis türbin sürücüsü
20.
21. Francis türbine koşucu statik dengeleme testi
22.
23. Bitmiş Francis türbinleri teslimatı.
