500kW hidroenerji türbini mikro türbin jeneratörü hidro jeneratörü

Temel teknik özellikler ve ana parametreler:

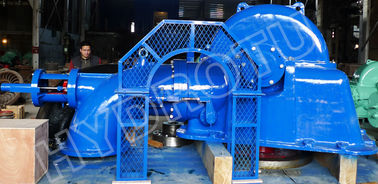

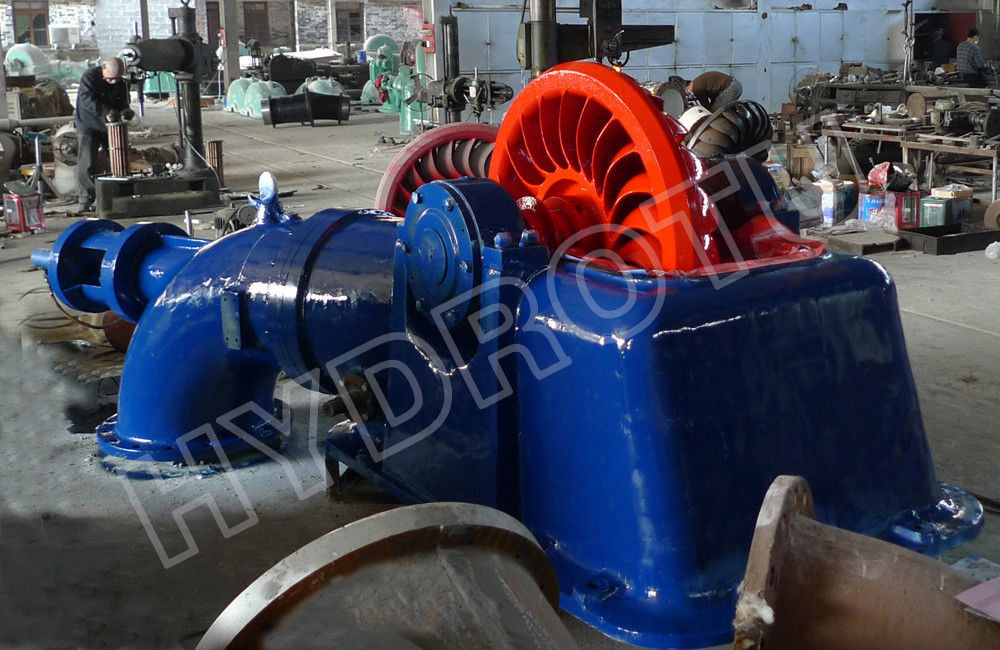

Bu makine tek nozel ve tek koşucu ile yatay şaftlı turgo türbidir.

3.1 Turbinin ana gövdesi

Turbinin ana gövdesi döner bir parçayı (iş parçası), rulman montajını ve korpusunu içerir.

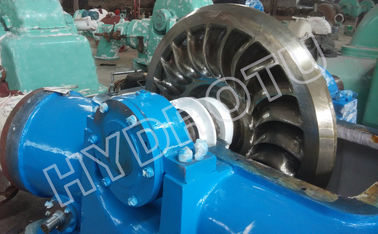

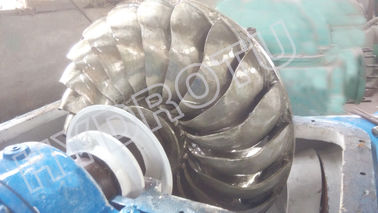

3.1.1 Döner kısım koşucu, ana şaft, uçuş tekerleği ve su deflektörü vb.

Turbinin özellikleri üzerinde etkisi vardır. Turbinin dış halkası ve nöbüden oluşur.Şekil yelken üç boyutlu camberDış halka koşucuyu güçlendirmek ve rüzgar kaybını azaltmak için uygulanır.

Koşu torkunu aktarmak için koşucu ve ana şaft arasında yerleştirilen düz anahtar.Elastik bağlantı ana şaftın ucuna monte edilmiştir.Ana şaftın sonu ve bağlantı deliği yerleşik ve uçak anahtarı ile çalışan tork aktarılır.

Su deflektörü, eksenel yoldan sızıntıya karşı korunmak için kullanılır.

3.1.2 rulman bileşimi yuvarlanma rulmanlarını, rulman koltuklarını ve rulman kapaklarını vb. içerir.

Turbin, verimliliği arttırmak ve inşaatı basitleştirmek, üretimini kolaylaştırmak, maliyetini azaltmak ve bakımını kolaylaştırmak için yuvarlak rulmanlar kullanır.

Yuvarlak rulmanlı rulman koltukları, gövdenin korpusuna monte edilir ve ona taperpin ile sabitlenir.

Otomatik soğutmada sodyum-kalsiyum yağı ile yağlanmış rulmanlar.

3.2 Kılavuz aygıtı, alım mekanizması kısmını, hidrolik (veya basınçlı yağ) bağlantı kısmını içerir.

3.2.1 Kılavuz cihazı

Kılavuz aygıtı alım borusundan, iğne, nozel ucu, kılavuz desteği ve dengeleme pistonundan, iğne sapından ve bronz kılavuz kabuğundan oluşur, ayrıca o halkalar,Mühür bezleri ve iğne çubuğu vb..

Alım borusu, iğne sapını bir girdabın karşısına getirmek için desteklemek için kullanılan rehber destek aracılığıyla basınçlı su akışını nozel'e yönlendirir.Bununla birlikte, valf, dürtü türbinde enerjiyi kapatma ve dönüştürme rolünü oynar.. Basınçlı su akışı nozel gövdesine girer. Daha sonra su akış hızı nozel ucunda hızla artırılır ve su akışı koşucunun kanatlarına enjekte edilecek bir jet oluşturulur.Yani akışın basınç enerjisi hız enerjisine değişir ve koşucu bir iş yapar.İğnenin açılışı, dağıtım valfinden, iğnenin servomotöründen ve kombinasyon mekanizmasından oluşan iğnenin kontrol mekanizması ile ayarlanır.

The discharge outlet section of nozzle shall be changed after the piston of the needle servomotor with the combination mechanism and for adjusting the discharge flow according to the change of network load. iğne üzerinde hareket aksyal hidrolik itiş dengelemek için nozzle kontrol mekanizması denge piston vardır, kolayca çalışmak için.

İğne sapı için diğer iki destekten biri de alım borusundadır. There is an o-ring and packing gland on the support of the end guide bearing in order to seal with o-ring and to scrape filth on the all sliding surfaces of with the packing gland except glancing o-ringBu nedenle o-halkasını suya ve iyi çalışmaya karşı korur. Çim ve dallar gibi enkazları denetlemek ve temizlemek için boruda kılavuzun yanında bir delik vardır.

3.2.2 Hidrolik (veya basınçlı yağ) mekanizması ve bağlantı tutucusu, dağıtım valfini, iğne servomotoru ve bağlantı tutucusu ile el tekerleği tutucusu içerir.

Dağıtım valfi ve iğne servomotoru esas olarak bir silindirden, bir pistondan ve benzeri maddelerden oluşur.Dağıtım valfinin piston basınç yağı servomotora yönünü kontrol edecek bir düğme vardırYağ akışını kontrol etmek için servomotorda giriş ve çıkışta iki sıkıştırma valfi vardır.Servo motorun altındaki basınçlı yağın yoluna doğru, boşluk durma ve normal çalışma halindeyken, dağıtım valfinin pistonunun çizgileri çizilmelidir..

Dağıtım valfi aynı anda restorasyon ile kontrol edilir, bu yüzden servomotor üzerinde yol yağ giriş ve çıkış koymak,Ardından basınçlı yağ, servomotör silindirine bir boğucu valf aracılığıyla verilir ve servomotörün pistonunu çalıştırılır.Daha sonra iğne sapı hareket ettirilecek ve ünite yükü ile ünitenin çıkışı arasındaki dengeyi korumak için nozel açılışı değiştirilecek.Bu anda servomotorun pistonunun dengelenmiş orta konuma yenilenmesi gerekir (servomotorda yağ giriş ve çıkışını kapatmak için), o zaman ünite normal çalışmaya devam eder.

Servomotor pistonunun hareketli hızı, iğnenin kapanma süresini şarj etmek için sıkıştırma valfi tarafından değiştirilebilir.İğnenin kapanma zamanını parametre ile uyumlu kılmak için, boğazlama valfinin düğmesini ayarlamak gerekir, garantiyi düzenlemek için hesaplanmıştır.

Bağlantı tutucusu, servomotoru ve alım borusunu bağlamak için kullanılır.

3.3 Boru parçası
